Curva de Radio Corto Macho y Hembra 1/2"

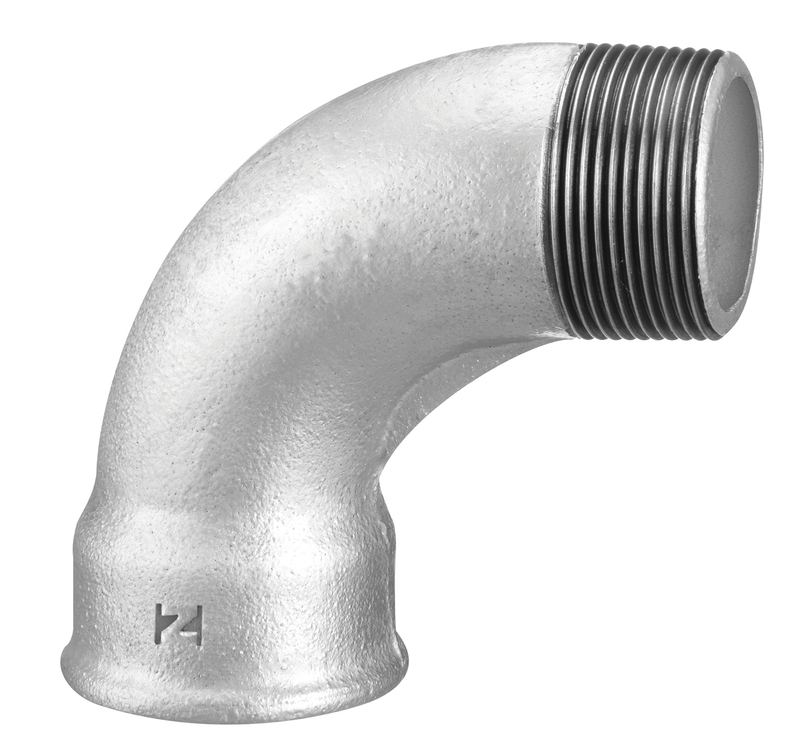

Curva de radio corto de 90° con un extremo macho y otro hembra (figura 1a), para cambiar la dirección y seguir la línea sin conexión intermedia. Disponible en 6 medidas, de 1/2" a 2". Rosca BSP, conforme a ABNT NBR 6943, ISO 49 y EN 10242, las normas de conexiones de hierro fundido maleable con rosca. Presión de servicio de 25 bar (360 lbf/pulg²) hasta 120 °C y de 20 bar (290 lbf/pulg²) hasta 300 °C, con presión de prueba de 100 bar.
Venta bajo cotización. Informe cantidad y medida para una respuesta rápida.
Especificaciones técnicas
| Cotizar | Código | Descripción | Rosca | Figura | Pol |
| 1222004 | CURVA DE RADIO CORTO MACHO Y HEMBRA | BSP | 1a | ½” | |
| 1222006 | CURVA DE RADIO CORTO MACHO Y HEMBRA | BSP | 1a | ¾” | |
| 1222007 | CURVA DE RADIO CORTO MACHO Y HEMBRA | BSP | 1a | 1” | |
| 1222008 | CURVA DE RADIO CORTO MACHO Y HEMBRA | BSP | 1a | 1 ¼” | |
| 1222009 | CURVA DE RADIO CORTO MACHO Y HEMBRA | BSP | 1a | 1 ½” | |
| 1222010 | CURVA DE RADIO CORTO MACHO Y HEMBRA | BSP | 1a | 2” |
| Cotizar | Descripción | Diámetro (mm) | A (mm) | Peso (g) |
| CURVA DE RADIO CORTO MACHO Y HEMBRA 1/2″ | 15mm | 45 | 109 | |
| CURVA DE RADIO CORTO MACHO Y HEMBRA 3/4″ | 20mm | 50 | 170 | |
| CURVA DE RADIO CORTO MACHO Y HEMBRA 1″ | 25mm | 63 | 325 | |
| CURVA DE RADIO CORTO MACHO Y HEMBRA 1.1/4″ | 32mm | 76 | 564 | |
| CURVA DE RADIO CORTO MACHO Y HEMBRA 1.1/2″ | 40mm | 85 | 666 |
| Unidad | Servicio hasta 120 °C | Servicio hasta 300 °C | Prueba (ambiente) |
| lbf/pol² | 360 | 290 | 1500 |
| kgf/cm²(bar) | 25 | 20 | 100 |
| Conversión de unidades | Equivalencia |
| 1 bar | 14,5 psi |
| 1 bar | 1 kgf/cm² |
| 1 bar | 0,1 MPa |
| 1 psi | 1 lbf/pol² |
